產品介紹

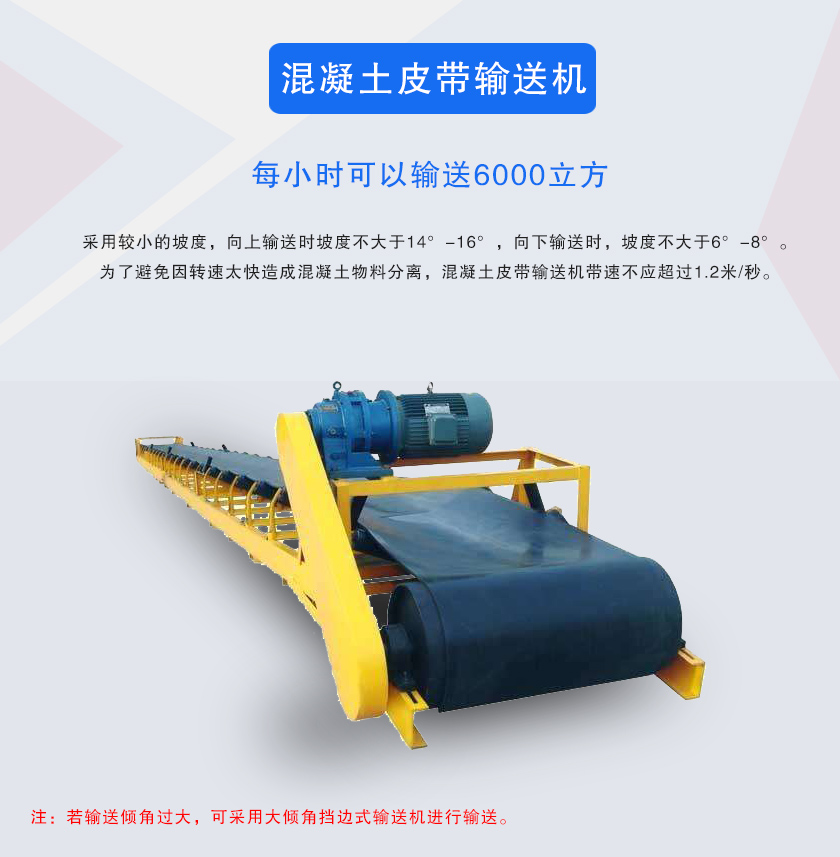

混凝土皮帶輸送機主要用于一般的中大型混凝土攪拌站中，在一套完整的混凝土攪拌站中，混凝土攪拌機、混凝土配料機、上料機、水泥罐等都會使用到皮帶輸送機進行物料的輸送，針對不同的現場情況，混凝土皮帶輸送機可采用不同的設計，其輸送線呈成水平、傾斜或水平、垂直方向上彎曲布置，因受地形條件限制較小，斜坡道運輸時，應采用較小的坡度，向上輸送時坡度不大于14°-16°，向下輸送時，坡度不大于6°-8°。為了避免因轉速太快造成混凝土物料分離，混凝土皮帶輸送機帶速不應超過1.2米/秒。

注：若輸送傾角過大，可采用大傾角擋邊式輸送機進行輸送。

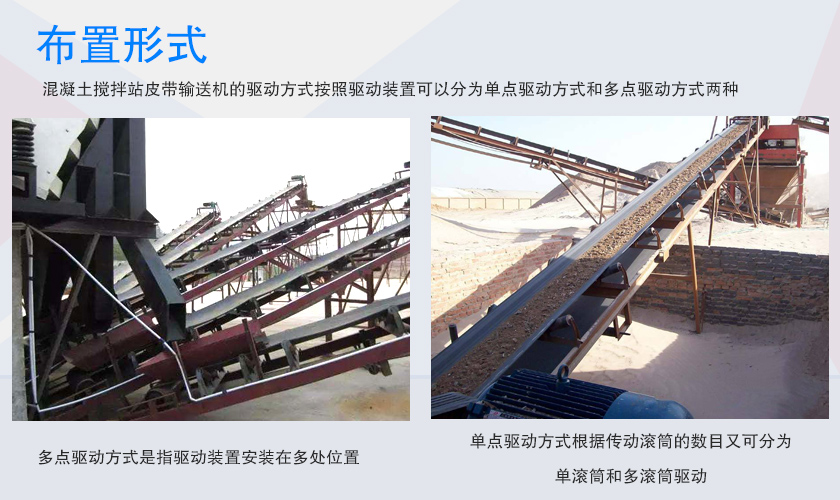

布置形式

混凝土攪拌站皮帶輸送機的驅動方式按照驅動裝置可以分為單點驅動方式和多點驅動方式兩種。所謂單點驅動方式是指驅動裝置集中安裝在輸送機的某一位置，一般安裝在機頭處；多點驅動方式是指驅動裝置安裝在多處位置。通常帶式輸送機采用單點驅動方式，單點驅動方式根據傳動滾筒的數目又可分為單滾筒和多滾筒驅動，而滾筒又可由單個或多個電動機驅動。單筒、單電機驅動方式為常用的。

突出優勢

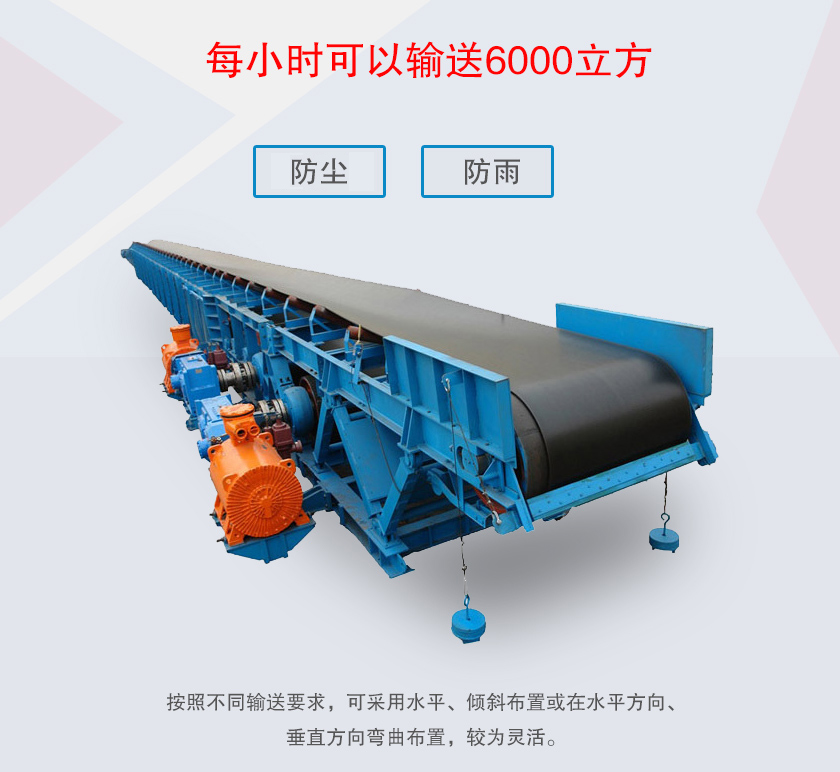

1、每小時可以輸送6000立方，可根據輸送距離采用合適的長度。

2、按照不同輸送要求，可采用水平、傾斜布置或在水平方向、垂直方向彎曲布置，較為靈活。

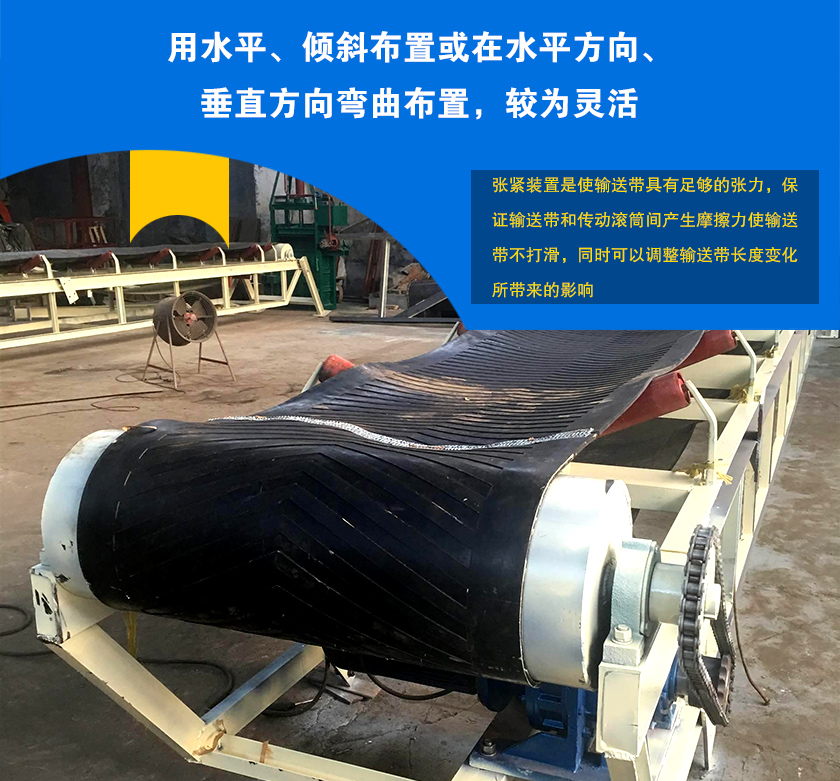

3、張緊裝置是使輸送帶具有足夠的張力，保證輸送帶和傳動滾筒間產生摩擦力使輸送帶不打滑，同時可以調整輸送帶長度變化所帶來的影響

4、皮帶機機罩可以有效防塵、防雨，能夠適應混凝土輸送條件的復雜性。

細節與結構

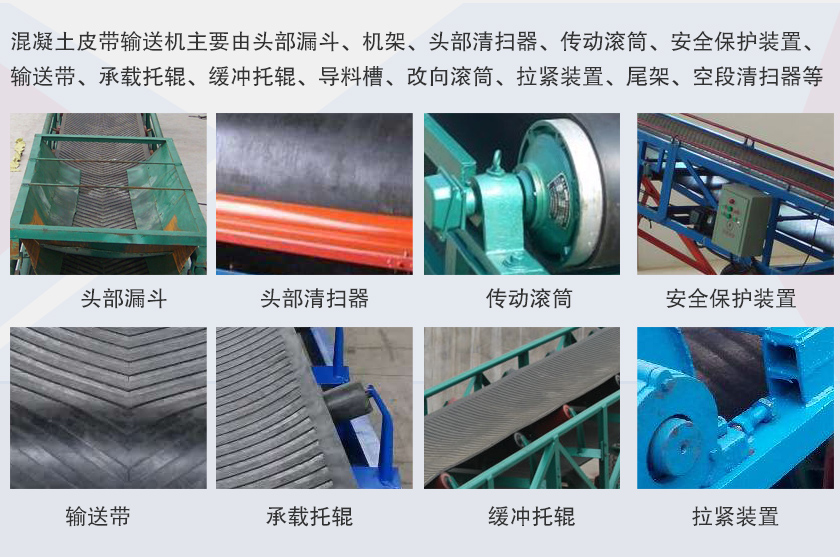

混凝土皮帶輸送機主要由頭部漏斗、機架、頭部清掃器、傳動滾筒、安全保護裝置、輸送帶、承載托輥、緩沖托輥、導料槽、改向滾筒、拉緊裝置、尾架、空段清掃器等部分組成。

工作原理

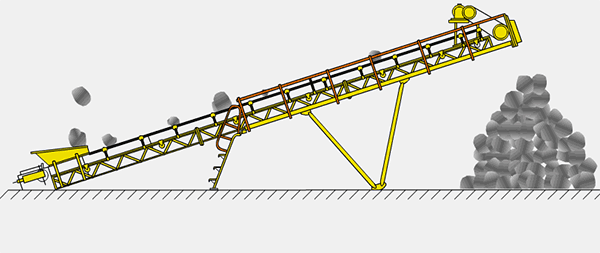

混凝土皮帶輸送機皮帶連接成封閉圓環狀，用張緊裝置將其張緊，在電機的驅動下，依靠輸送帶與驅動滾筒之間的摩擦力使輸送帶連續暈妝，從而能將物料有裝卸端運輸?shù)叫读隙恕?/p>

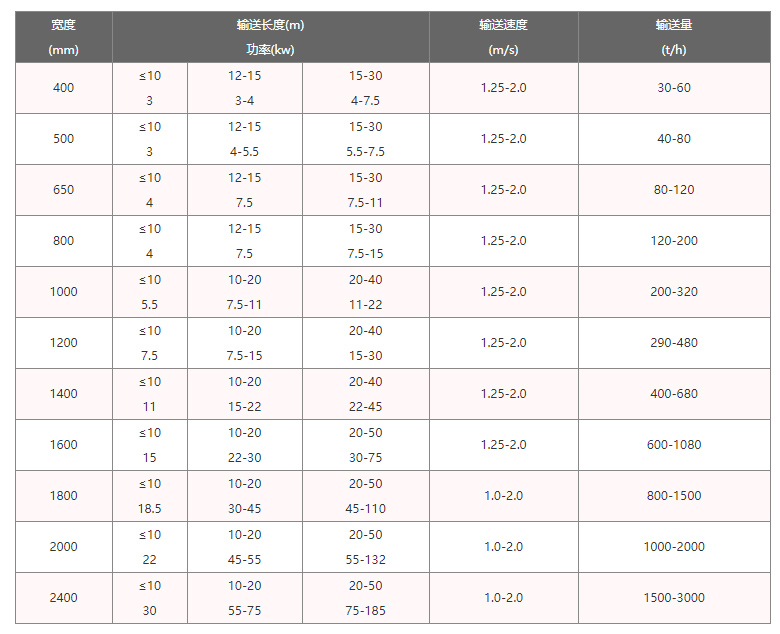

技術參數

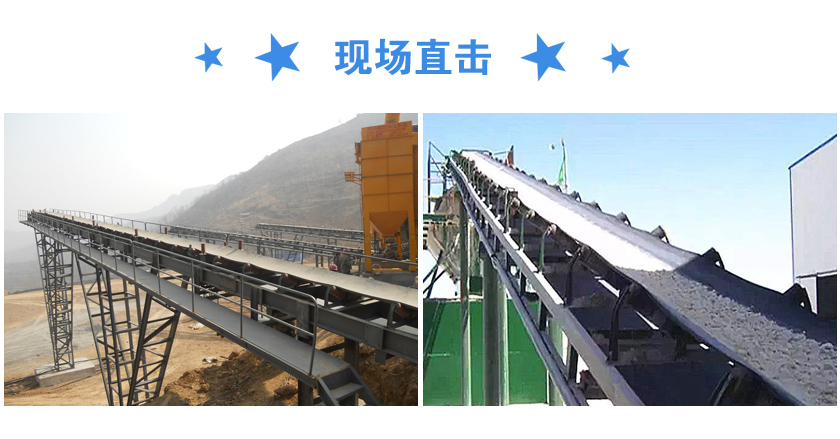

現場案例
