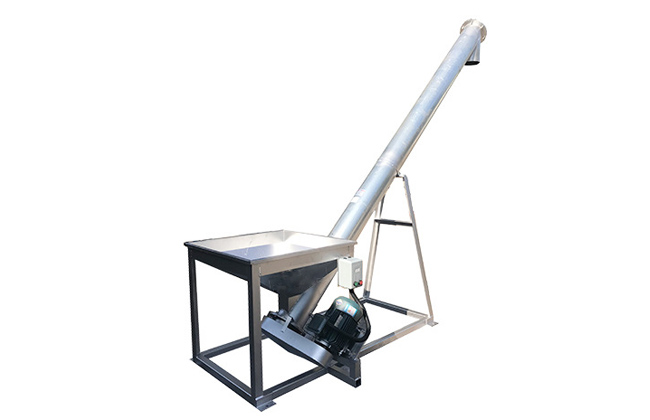

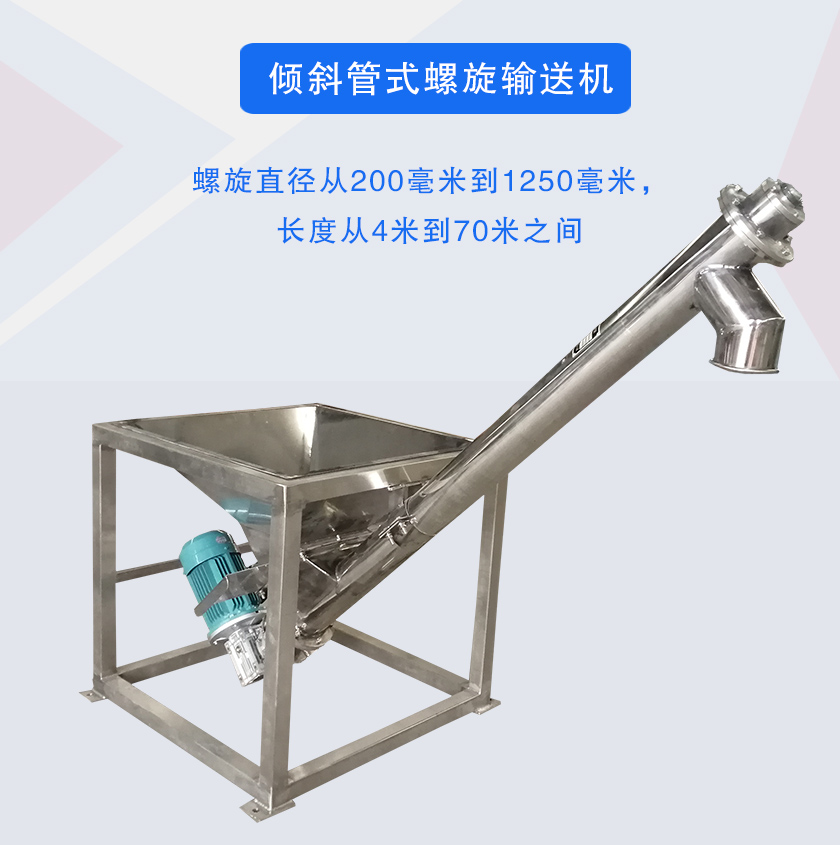

傾斜管式螺旋輸送機主要是用于傾斜或垂直輸送粉狀、顆粒狀及小塊狀物料，具有結構簡單、制作成本低、密封性強、多點裝卸料等特點，螺旋直徑從200毫米到1250海米，長度從4米到70米之間，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

傾斜管式螺旋輸送機屬于非基礎固定式，傾斜角度不宜超過90℃(無軸設計不宜超過15℃)它是由驅動電機減速箱外殼管螺旋體依次相連，結合為一個整體。

行業應用

傾斜管式螺旋輸送機工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。

現場視頻

傾斜管式螺旋輸送機輸送沙子

突出優勢

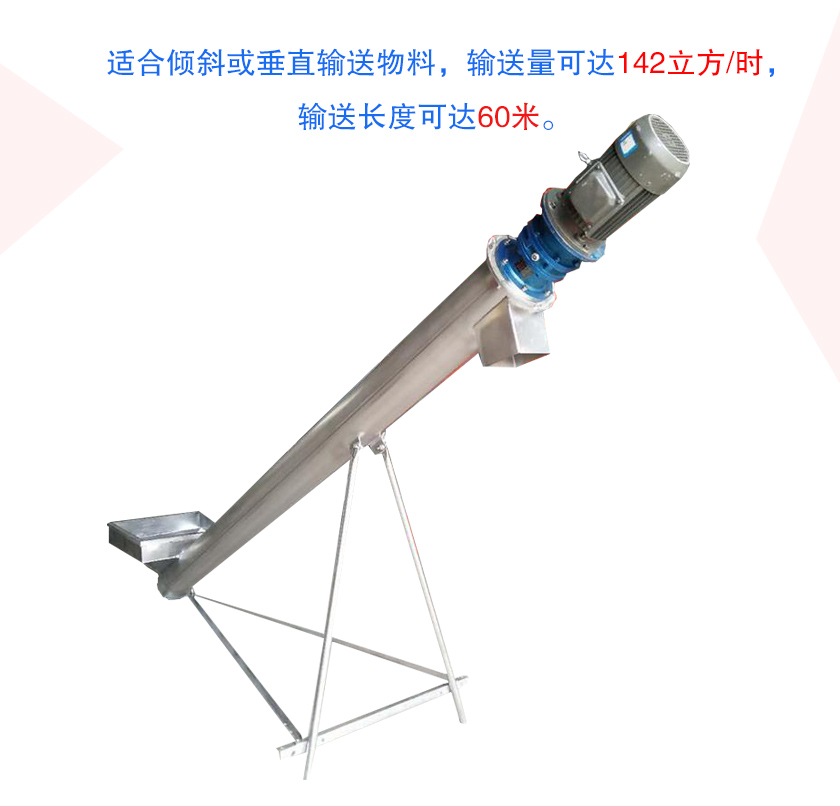

1、適合傾斜或垂直輸送物料，輸送量可達142立方/時，輸送長度可達60米。

4、整機體積小、轉速高、可確?？焖倬鶆蜉斔?。

3、能實現密封輸送，有利于輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的污染，改善港口工人的作業條件。

4、裝載卸載方便，可在其輸送線路上的任一點裝載卸載。

5、能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料，即集向中心或遠離中心。

結構與細節

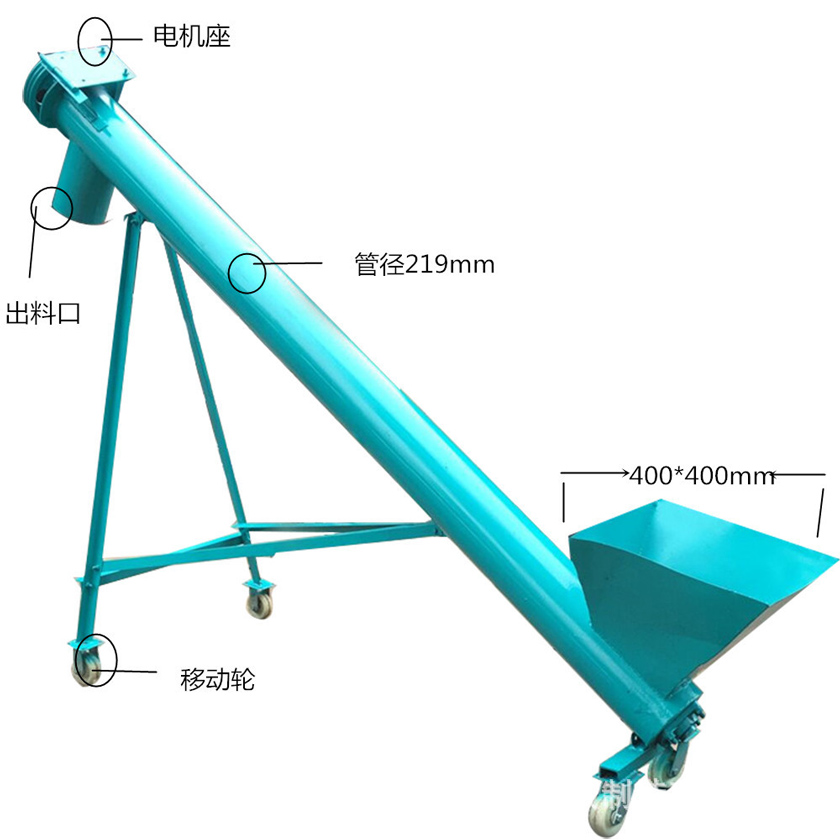

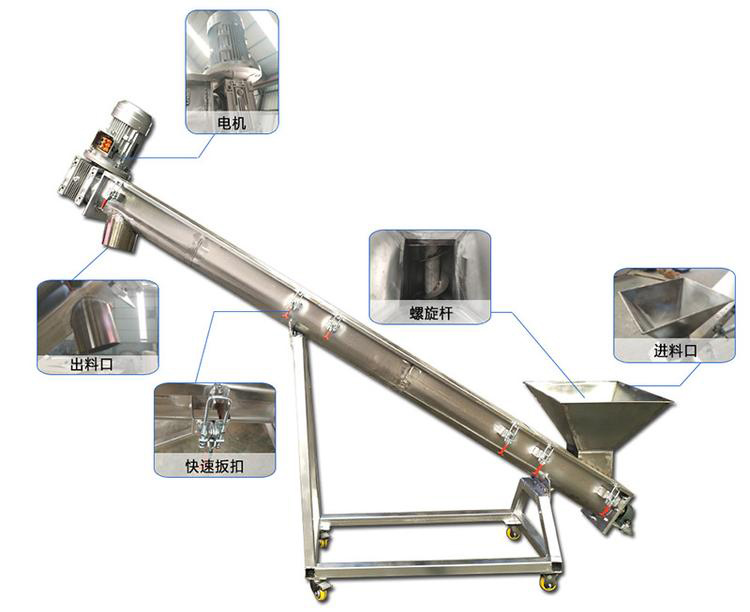

傾斜管式螺旋輸送機主要由驅動裝置、聯軸器、螺旋軸、無縫管、吊軸承裝置、兩端軸承裝置、支座、地腳、進出料口等部分組成的。

工作原理

傾斜管式螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移完成輸送工作的。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

購買傾斜管式螺旋輸送機需要注意的事項：

1、輸送的物料：最好是粉料干物料比重不要太重

2、傾斜角度：0-60°

3、輸送長度：傾斜角度越大輸送長度不宜過大；

4、電機功率：根據輸送長度傾斜角度輸送量來確定需要選用的電機功率，選大不選?。?/p>

5、螺旋轉速：根據規格型號傾斜角度選用螺旋輸送機轉速，傾斜角度越大轉速越快；
